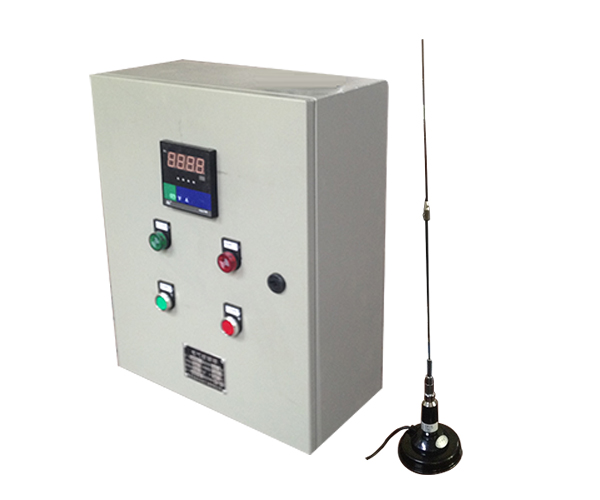

DXYK-3型无线水位控制器由水位传感器、发送机，接收机三大部分组成。其中传感器和发送机装在测量点，接收机装在水位检测值班室。

  传感器采集到的水位和管网压力信号或其它信号，通过发送机传送到给接收机，接收机在程序控制下，将水池水位管网压力或其它参数及发送机电池电压显示出来。

  本机也可作为恒压供水压力反馈信号采集的配套装置。

  此无线水位控制器是为了满足了无交流供电场所、远距离传输水位、传输管网压力或其它信号而设计的智能化仪器。

1、电源：交流220V±10% 50HZ ;直流 +12V

2、频率范围：225.025MHz～235.025MHz

3、发射功率：3 ～ 25W可调

4、遥测距离：0—20km;

5、测量范围：水位 0～5m ;0～10m ;0～50m ;0～100m

6、压力 0～1Mpa ;0～2Mpa

7、分辨率：水位 0.01m; 压力0.001 MPa

8、测量精度：水位 <±0.05m; 压力<±0.01 MPa

9、环境温度：-25℃～+55℃(仪器部分);0℃～80℃(传感器)

10、相对湿度：常温 90%

11、占用体积：发送机285×205×120mm 接收机250×200×129mm发射天线

12、净重量：发送机 4.5 kg 接收机 3.3 kg

13、接收机嵌入式安装：开口尺寸：190(宽)×240(高)，也可壁挂安装。

14、执行标准：Q/HDYJJ001-2006

15、如果地理环境复杂，可选用中国移动网络GPRS无线通讯方式，其他功能不变。

  1、水泵启停信号

  2、水泵运行故障信号

  3、水泵运行电流信号

  4、水池液位信号

  5、水池水温信号

  6、水池PH值信号

  7、水池浊度信号

  8、水质细菌含量信号

  9、水质硬度信号

  10、泵房环境温度、湿度、二氧化碳信号

  11、泵房运行的三相有功功率、无功功率信号。

  1、开关量

  2、模拟量（4-20ma，0-10v）

  3、485/232通讯接口（支持modbus协议）

  1、 水泵

  2、 电磁阀

  3、 电动阀

  4、 电动调节阀

  5、 报警器

  6、 风机

  7、 PLC、DCS自控系统

  8、 以及其他的一些电气设备。

仪器发送机有两个参数信号输入口，第一个参数为水位信号，如果不测水位，而测其它信号，例如管网压力，需要控制,则可把它设在第一模拟信号入口。

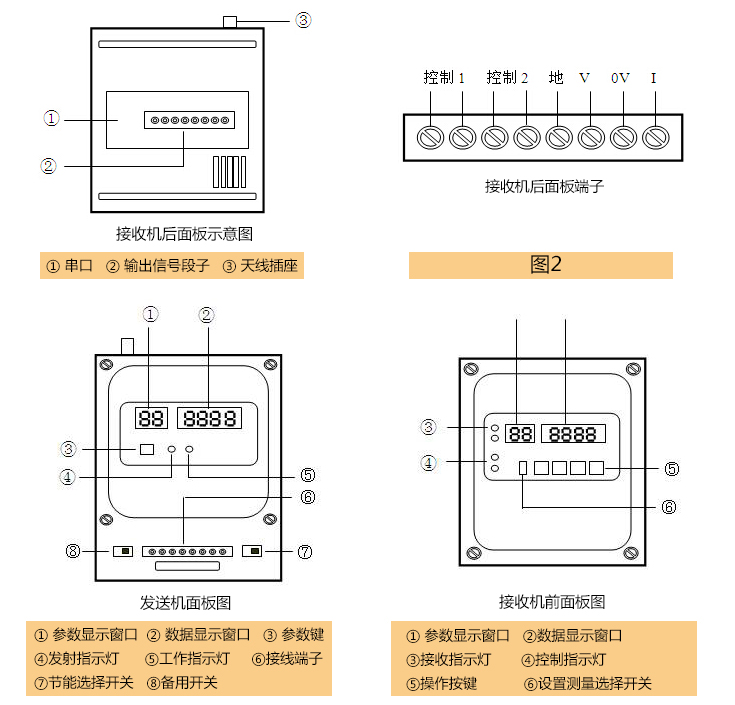

(一)发送机：发送机是数据采集的主要部件,它把收集到的模拟信号用数字形式发送去。

(二)接收机：接收机具有数据处理,显示和控制功能.

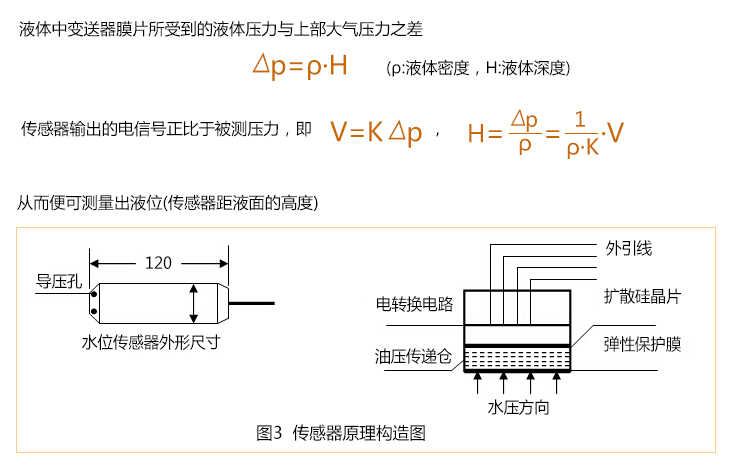

 水位传感器是一种硅压阻元件，不锈钢外壳封装，头部有导压孔，内部敏感片是带有扩散硅电阻桥的单晶硅膜片，利用半导体的压阻效应实现力——电转换。

(一)发送机的安装方法和操作

1.发送机的水塔内安装

①发送机在水塔内安装的位置根据水塔的结构而定，最好放置在冬暖夏凉处，图四为几种常见的不同结构水塔安装示意图。

②插好电源线，传感器慢慢放入水中，传感器投放的位置应避开水池的进水口和出水口，这一点要特别注意，传感器放到水底后，再上提20公分，防止泥沙堵塞导压孔，随后将传感器电缆线固定。

③ 天线同轴线与传感器线必须分开，不得叠绞在一起，以防天线磁场对传感器测量干扰，这一点应特别注意。

④ 发射天线固定在水塔护拦适当位置，要低于避雷针，同轴线若太长不要打卷成盘，应散开，最好走直线与发送机连接，否则发射效果不佳。

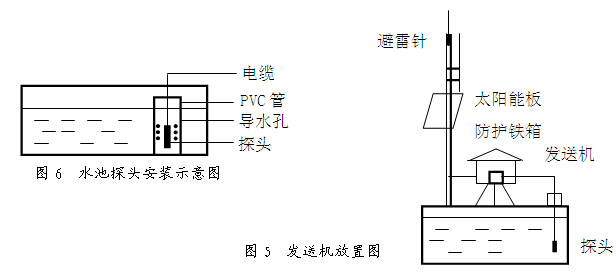

2. 发送机山顶水池安装

① 如果山顶水池有小房子，可将发送机安装在房内，如果没有小房子应做一个有通风孔并且防雨的铁箱子(图5)，将发送机放在其中。天线同轴线与传感器线应穿PVC套管，以防被盗或损坏。如果有山严重遮档，可安装中继站。

②水位传感器慢慢放入水中，对于水流动较大的水池或污水池在水池内安装一个口径为60-100PVC管，PVC管壁打数个导水孔，投入PVC管中。(图6)

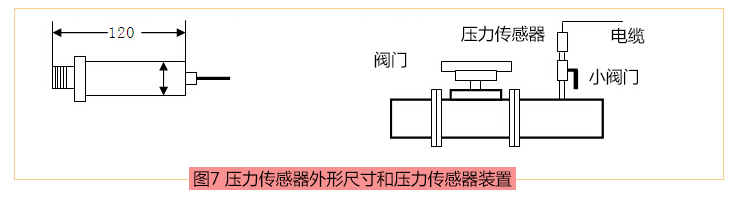

3.发送机压力探头安装(图7)

压力传感器支管安装一个小阀门以备检修时方便。

4.室外天线安装(图8)

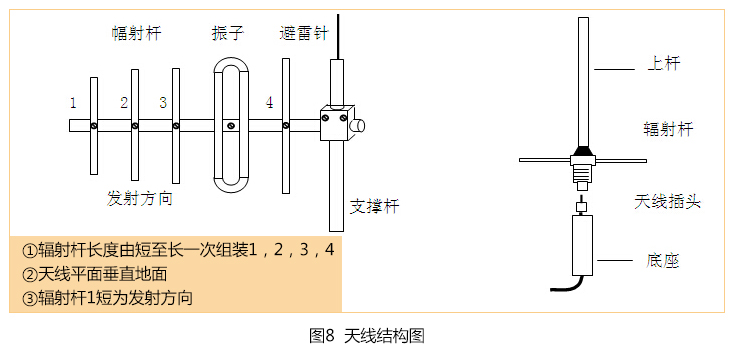

室外天线应安装在屋外空旷的地方，四周不应有高大建筑屋遮挡，在有条件的地方，可用场强仪帮助寻找场强较强的地方敷设。天线有两种，定向天线和全向天线。根据情况配置不同的天线。一般配置全向天线。

5.发送机外接电池安装

发送机具有交直流两用电源，对于没有交流电源的地方，可外接直流电瓶，直流电瓶可选用12V免维护电池或太阳能电池，一般应准备两块电池交换使用，电池没电时撤回室内充电。发送机具有电池电量自动检测功能并显示，若电不足及时更换。

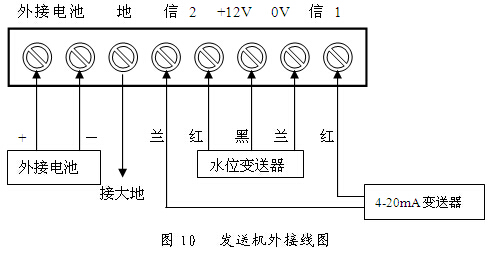

①电池“+”“-”分别与发送机外接电池端子对应连接(图10)。

②电池应放置在干燥处，防止受潮。

③发送机安装完毕后，设置测量选择开关拨到“测量”位置，这时数据显示熄灭，只有工作指示灯闪亮，发送机进入节能运行状态，这样可延长电池工作时间。

6.避雷器安装方法(图9)

对于雷电多发地区天线应安装避雷器(注：避雷器另配)，避雷器两端是射频插头，一端与天线馈线相连，另一端与仪器天线插座相连，接地端子与仪器接地端子连接，同时接大地。如果没有作好地线，避雷器将失去避雷作用。所以必须接地良好，接地电阻不大于4欧姆。

7.发送机的连线及操作方法

①接好变送器和发送天线，打开电源开关。

②节能选择开关置于“1”，节能选择开关置于“1”时，10秒钟发送一次，此时面板显示窗上有数字显示，工作指示灯闪烁，发送信号时发送指示灯亮(1秒)，按参数键，可选择几种参数的显示值。

③节能选择开关置于“2”，此时无显示，仪器进入节能工作状态，只有工作指示灯闪烁，仪器2分钟发送一次，发送时发送指示灯亮(1秒)。

④本机可测两个参数(信1，信2)，信1为水位信号，(信2可测压力、温度等)，信1水位变送器是1～5V电压输出信号(三线制);如果选用二线制变送器，订货时应特别说明。

⑤发送机的显示

发送机可显示三种参数：0参数——电池剩余电压;1参数——水位;2参数——水位、压力、温度或其他参数;3参数——空(待用)。

(二) 接收机安装和操作

1接上交流电源，插好天线。

2打开电源，显示窗应有参数代码和数值显示。

3接收机的测量：

仪器出厂时将所测量的参数值均已设置完成，用户只是将仪器安装完毕，接通电源仪器便进入正常工作，仪器出厂时水位的上、下限报警值及水泵控制的上、下限值需用户自己设置，如果不需要控制可不作任何设置操作。

接收机测量时“测量/设置”开关置于测量位置，接收机可显示三个参数，每按动一下“参数”键，参数显示窗口显示一个代码：0-参数——电池剩余电压;1-参数——水位;2-参数——水位、压力、温度或其他参数;3-参数——空(待用)。

4接收机的设置:

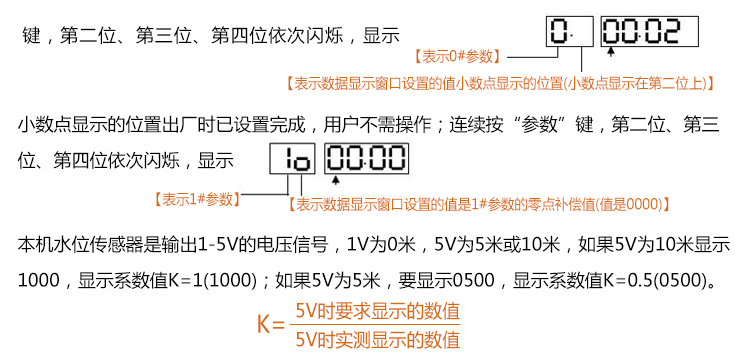

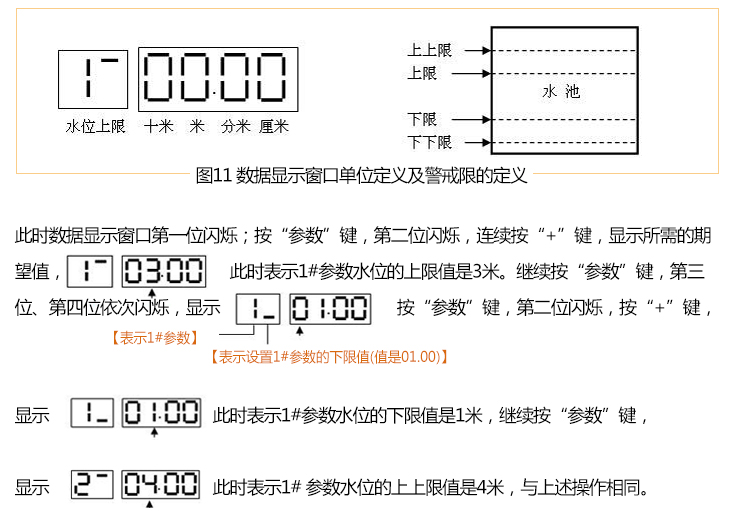

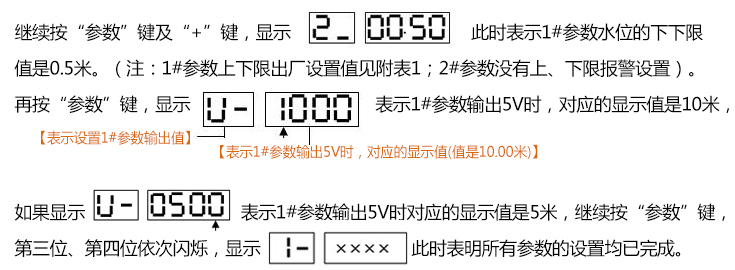

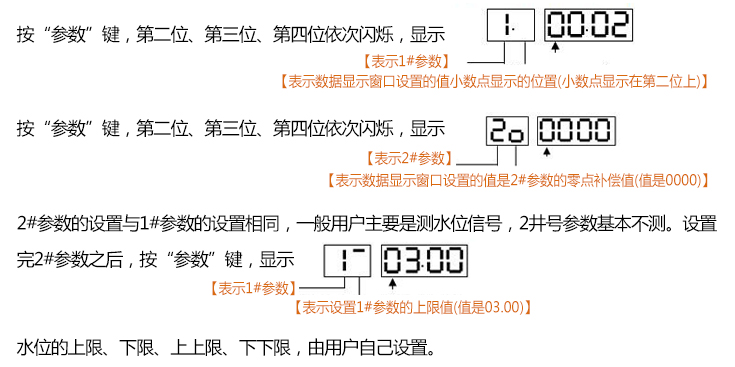

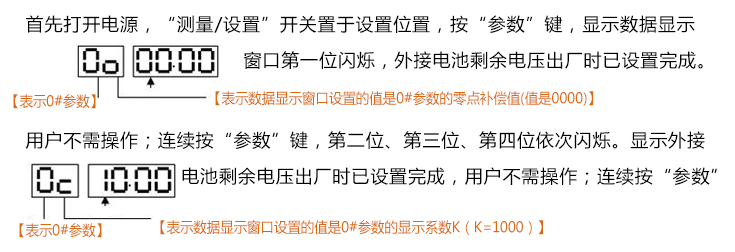

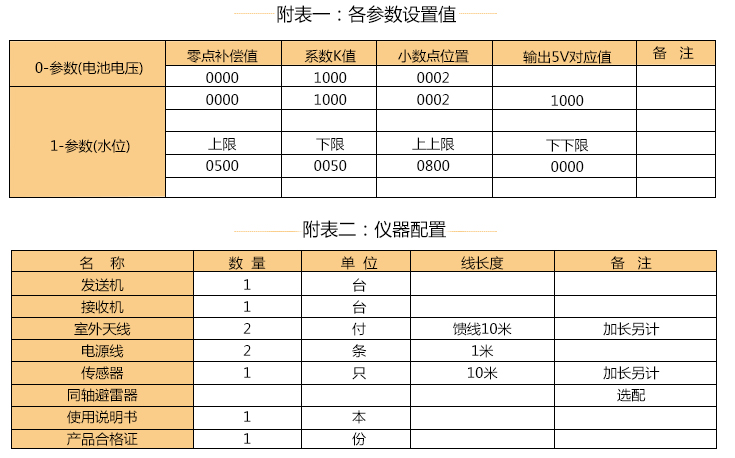

接收机需设置三个参数的“零点”、“显示系数”、小数点显示的位置、1-水位的上限、下限、上上限、下下限及1-水位测量最大值所对应的仪器模拟量输出最大值。下面按设置顺序作详细说明。

(注：×表示0—9任意数; 表示此位闪烁)

这里特别说明的两点是：

①设置任何一个数值，必须按“参数”键，使数据显示窗口的四位数字依次闪烁。否则设置的该数值不会被保存。

②设置数值时从左到右依次设置，也就是说每按动一次“参数”键，数字向右移动一位，不能倒退，如果要修改设置过的某一位必须复位从头开始，所以按“参数”键和“+”键设置时，应心中有数，慢操作，一次成功。

设置完毕后，将“测量/设置”开关置于测量位置。按“复位”键，仪器进入测量状态。

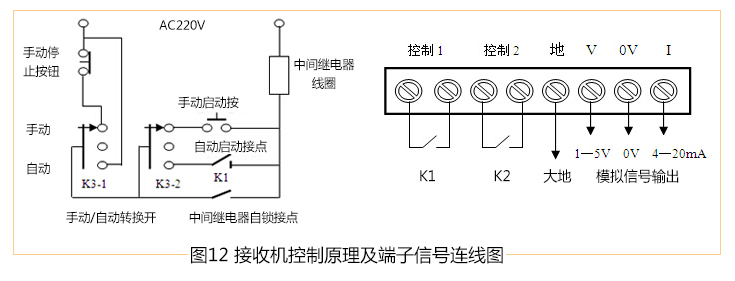

本机以1#参数水位为依据，有两个控制信号输出(如图12)。

K1、K2均为常开节点;控制1——对应上限、下限;控制2——对应上上限、下下限。当水位低于下限时，指示灯K1亮，K1闭合;高于上限时，指示灯K1灭，K1断开;当水位低于下下限时，报警，指示灯K2亮;K2闭合;高于上上限时，报警，指示灯K2灭，K2断开。按“复位”键解除报警。K1、K2为继电器输出，节点允许电流5A。

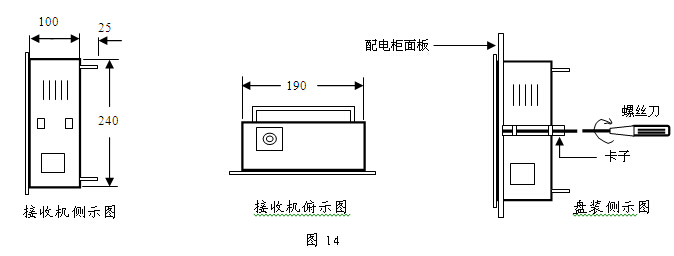

1.接收机为嵌入式安装：嵌入式安装开口尺寸：190(宽)×240(高)。接收机也可同发送机一样挂在墙面上。

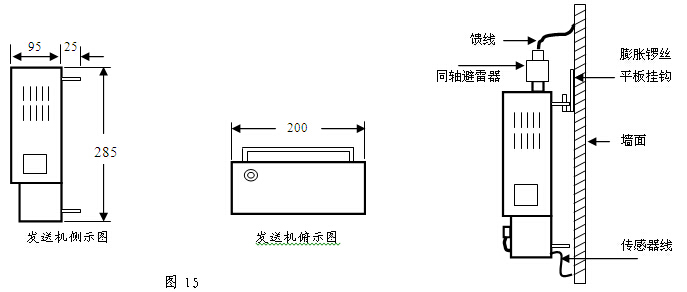

2.发送机为壁挂式安装：

用膨胀锣丝将平板挂钩钉在墙面上，将发送机提手挂上即可，同轴避雷器地线一定要良好接大地。

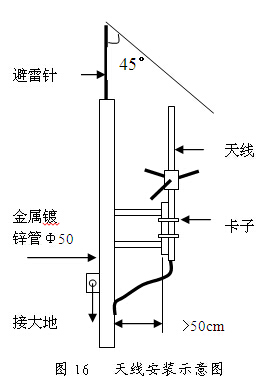

3.天线安装方法：

天线安装好坏是仪器可靠工作的关键，应有避雷针，做好地线，接地电阻应不大于5欧姆。

1.发送机上电前必须接好天线，发送机空载发射，会损坏发送机。

2.现场一定要做好地线，防止雷电或其它外界干扰。

3.水中投放探头时，探头在水中的位置应避开进水口及出水口。

4.探头是密封防水器件，决不能用硬制物品挤压探头保护膜。

5.如果传感器电缆线需要加长，应选用RVVP-4芯-0.2²屏蔽电缆。

6.天线安装完毕，如果馈线长度有剩余，应将馈线直线拉开，不要打卷成盘，否则发射效果不佳。

7. 发送机安装完毕后，应打到节能运行状态，这样电池可以得到充分充电，否则电池长时间放电，影响发射效果。
