DXWY-3型互联网水位显示控制器是借助现有互联网网络,通过网线或者光纤进行液位数据传输的方式,它分内网数据传输与外网数据传输,通过服务器模块在原有的网络设备不需要更改配置的情况下,即可通过网络传输数据。

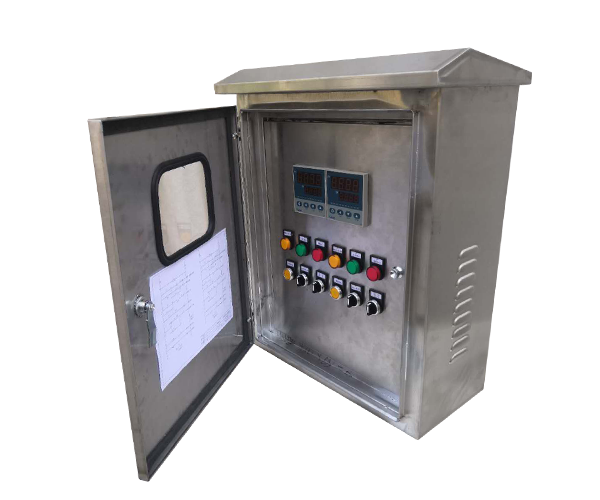

设备由液位采集发送箱和接收显示控制箱两部分组成:采集发送箱,安装于水池端,通过液位传感器将水池液位变化情况通过光纤转化模块成为TCP/IP网络接口数据,通过网线或者光纤将数据传输给接收箱,接收显示控制箱安装于水泵房或中央控制室,利用网络将接收的液位数据信号进行转换,可在接收箱上实时显示远处水池的实时液位,并可实现高低液位报警并对水泵,阀门等进行直接控制。
由于该传输方案常用在现场互联网络设备已有的情况下,增加的此部分设备运行不产生额外流量费用。
1、光纤传输具有测量精度高、速度快、不受环境因素影响等特点,可适用于各种不同条件下复杂环境的水位测量。
2、系统水位信息的采集、检测、传输均采用数字量信号和模拟量信号,真正做到防雷击、抗电磁干扰。
3、系统支持RS-232,RS-485,RS-422多种异步通信协议,支持RS-232,RS-485,RS-422通信接口.兼容当前主流周边设备。
4、液位传感器部分使用了太阳能电源,可以满足不具备供电条件的现场。
5、安装工程量小,全电子结构设计,无任何机械部件、后期免维护。
1、电源:交流220V±10% 50HZ ;
2、环境温度:-25℃~+55℃(仪器部分);0℃~80℃(传感器)
3、相对湿度:5%-90%
1、使用单模光纤工作距离达20KM
2、支持点对点或环路(点对多点)连接
3、支持RS-232,RS-422,RS-485多种异步通信协议
4、可同时混合使用两个RS-232,RS-422,RS-485接口
5、支持2线(半双工)和4线(全双工) RS-485工作方式
6、通信速率可达460Kbps
7、可选SC、FC、ST接口
8、支持主从工作模式,从模式可作为中继器使用,支持RS-232/RS-485/RS-422接口。
异步传输:点对点运用,速率达460Kbps
传输距离:单模20,000/40,000米
工作温度:-40度到+85度,相对湿度为5%到95%
工作波长:1310nm 1550nm(单模)
电气接口:RS-232:采用接线柱连接器
RS-485/422:采用接线柱连接器
光纤接口:可选SC/FC/ST接口
RS-232接口特性:标准RS-232三线接口±15KV(防静电)ESD保护支持速率最高115.2Kbps
输入电压:DC9-48V 200mA
RS-485/422接口特性:±15KV(防静电)ESD保护每线600W的浪涌保护,支持多达128点轮询环境
1、水电站、水库、江河湖泊等自然水域。
2、水箱、游泳池、自来水厂等人工水域。
3、油箱、油库等易燃易爆场场所。
4、军舰、油轮等高电磁干扰场所。
