在一些农村，日常生活用水普遍使用井水，为了方便使用，常在屋顶装有水箱，通过水泵将井水抽到屋顶的水箱中储存起来，平时就用水箱中的水，从而达到如自来水一样方便的效果 。

在使用中经常会发现将水箱中的水用完后才发现水箱中己没水了，此时才去合上水泵电源向水箱中供水，整个过程都需要人工参与，非常麻烦，有时还会一时疏忽而使水箱中的水满溢， 弄得整个屋顶都是水 。现在介绍一款水箱水位自动控制器，能够实现水箱中的水位低于预定的水位时 ， 自动启动水泵抽水；而当水箱中的水位达到预定的高水位时，使水泵停止抽水，始终保持水箱中有一定的水，既不会干，也不会溢，非常实用、方便 。
( 1 ）电路工作原理

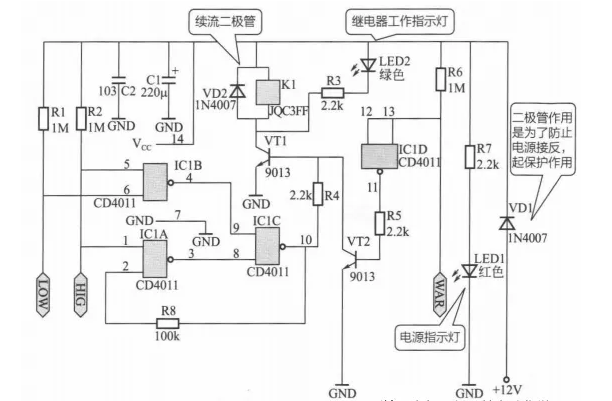

电路采用 CMOS 电路 CD4011（内包括四个与非门）作为处理芯片， 水箱水位自动控制器原理图，如图 2-25 所示。

直流电压 DC 12V 经二极管 VDI 降压后， 一路经 R7 点亮发光管 LED1，作为电源指示灯，另一路作为系统的工作电源 。接通电源后，如果水箱中没有水，则两个水位探头经 RI 、 R2 与正电源相连，即为高电位， IC1 的 4脚输出低电平，经 ICIC 处理后， 10 脚输出高电平，这个高电平 一路经 R4 加在 VT1 的基极，使 VT1饱和导通，继电器得电吸合，启动水泵抽水：另 一路经 R8 接到 IC1的 2 脚，由于高水位探头也为高电平，经与非门处理后，IC1的 3脚输出为低电平，将 IClC 与非门锁住 。随着水泵不断向水箱供水，水箱中的水位逐渐升高，当低水位探头浸到水后 IC1的 6脚变为低电平， 4 脚输出高电平，但此时与非门己被锁住，故而不会影响输出，水泵继续抽水；随着水位的进一步升高，当水位碰到高水位探头时， IC1的 1脚和 6 脚都变为低电平，这个变化对 IC1 的 4脚没影响，而 3 脚却因1脚变为低电平，输出为高电平，这样 IC1的 8 、 9 脚都是高电平， 10 脚便输出低电平，继电器失电断开，水泵停止抽水，同时这个低电平又经 R8 加在 2脚上，使 3 脚保持高电平 。直到水位再次低于低水位探头时，又将重复前述过程，从而对水箱的水位实现自动控制 。

本电路中设计有故障保护电路，当高水位探针因电极氧化发生故障时，无法发出停机信号，此时水位继续上升，当 WAR端探针浸入水中时，将强行使水泵停机，以作为保护之用 。

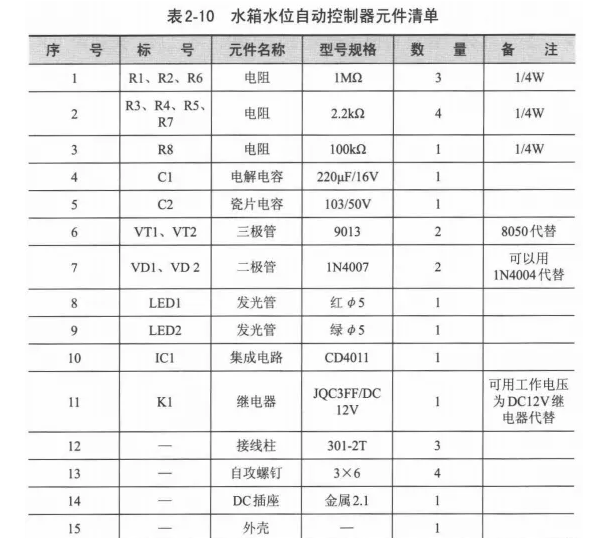

( 2 ）水箱水位自动控制器元件清单（表 2一 10)

( 3 ）调试与安装
焊接步骤如下。

> 电源部分 将二极管和相关元件按线路板上所标的位置焊接好，当焊完 LED 后，可以对电源部分进行调试 。从电源输入端插入稳压电源，看 LED 是否点亮，若不亮，仔细查看 VDI是否焊反。

> 输出部分 电源部分正常后，接下来焊继电器和输出三极管 。焊好后 ，再次通电，用 一根导线将正电源和 ICI 的 10 脚位置（此时还没焊上集成电路〉碰一下，如果能听到一声清脆的继电器吸合声，同时可看到工作指示灯点亮，断开后又能听到另一声音，同时工作指示灯熄灭，表明输出部分也无误。

> 处理部分 经过前面两部分测试工程正常之后 ，只要焊上 IC及相关的电阻就能工作了。制作完成后的水位控制器装于盒子内的位置如图 2-26 所示。

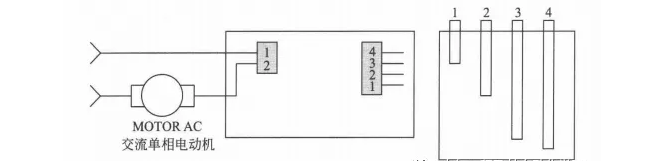

水位探头与控制器的接线按图 2-27所示，分别将四根探头通过连线与控制器上的水位接线柱相对应的端子相接，探头线不能太长，最好控制在 l.5m 以内，过长的话容易引入无线电干扰信号，而使系统无法正常工作。
注：在选择水泵时，应注意水泵的扬程。
