水位控制器电路图

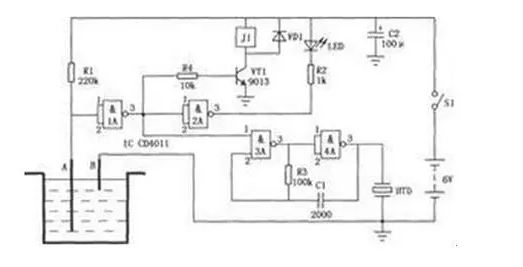

水位控制器是指通过机械式或电子式的方法来进行高低水位的控制，可以控制电磁阀、水泵等，成为水位自动控制器或水位报警，从而来实现半自动化或者全自动化。如下图所示：

在水池给水控制系统中，主机安装在水池，从机安装在水源泵房。工作中，主机实时检测水池水深信号，并短信指令从机控制水泵，上限启泵，下限停泵。如果水池水位超过上上限、或低于下下限，主机短信通知管理员，如果水泵故障，从机短信通知管理员。管理员可现场查看，或编发短信指令，强制启、停水泵。

水位控制器广泛应用于工业锅炉、民用建筑用水池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导电液体。与电动阀组成一套先进的液位显控设备，自动开、关电动阀。

自动水位控制电路

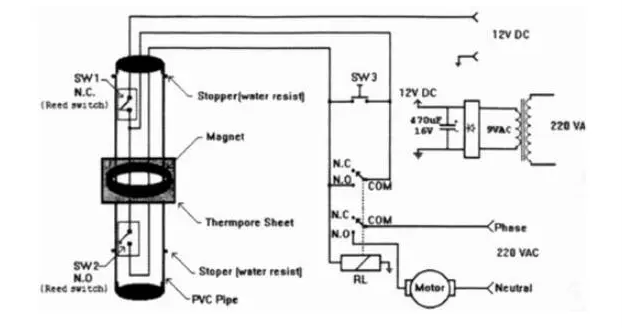

电路非常简单并且非常容易制造。图1中的SW1（通常闭合）和SW2（通常开路）是密封的PVC管中的微型舌簧开关。管的两端做成防水的，用防水密封胶密封它们。

1个磁铁安装在可以浮在水面的热孔隙薄片上。磁铁可随水面上下移动并可驱动舌簧开关。当水池完全放空时磁铁安置在制动器上（如图1所示），而SW2闭合。12V电源通过SW1和SW2连接到RL继电器的线圈上。继电器被激励，而且经继电器的1个公共端连接VAC到水泵的电机。

当水泵开始注水到游泳池时，磁铁随着水面向上移动。当磁铁离开支座时，SW2开路，但电源通过继电器RL的第2个公共端仍然连接到继电器的线圈上。当磁铁到达SW1时，它打开SW1开关，而电源到达继电器线圈的第2条通路也断开。继电器去除激励，关断水泵。当从水池排水时，SW1再次闭合，但电源不能到达继电器线圈。水进一步排出，SW2闭合，而继电器再次被激励，从而再次开启水泵。此过程一次又一次地重复。

水泵不是连续运行，而是间隔运行。间隔时间依赖于舌簧开关之间的距离，然而，手动按瞬时开关SW3可以开启水泵。

RL是DPDT继电器（1个极用于逻辑控制，1个极用于开/关电机）线圈电压为12Vdc，按点负荷依赖于负哉。

水位自动控制器电路图

图1是SZK－Ⅱ型水位自动控制器电原理图。同相器IC3、IC4组成大回差施密特触发器。R12、C4为积分电路，能有效地消除交流电源引入的干扰。R14、R13使IC4输出呈施密特特性。通过水塔地电极与下、上水位电极跟水顺序接触，改变IC3输入电压，实现水位自动控制。

IC1、IC2、IC3的输出共同控制三极管VT1。VT1导通时，C3放电，IC5输出为负。VT1截止时，VD7反偏，电源经R10向C3充电，延时开始。到达延时时间后，IC5输出变正，电路进入保护或报警状态。延时时间应调整为略大于开泵至水塔有进水所需的时间。
