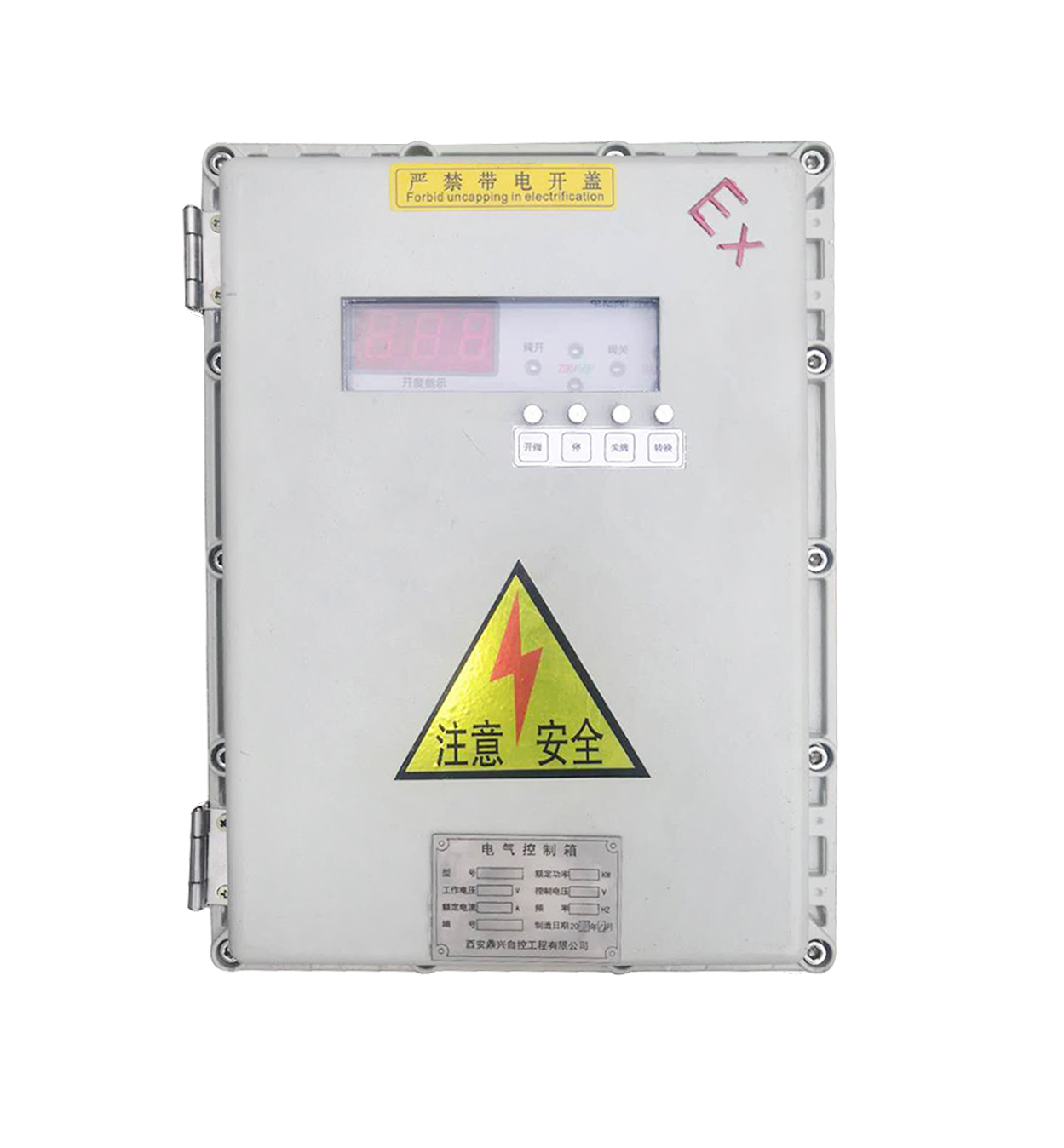

MVC型防爆电动阀门控制器是一款以微处理器为核心的新一代智能型阀门控制箱。由于采用了CPU，使得该阀门控制器智能控制方面有了显著的提升。同时简化了安装调试过程。

　　1.开度电位器两固定端自动识别

　　2.阀门开度数字显示，零点满度自动校准

　　3.按键音提示，工作状态LED显示

　　4.电机过热、过力矩、过电流等保护声光报警

　　5.电动阀门由全关位置开阀时的短时过力矩允许，使电动装置以最大力矩打开阀门

　　1. 工作电压：380V,50Hz，三相四线制

　　2. 工作环境：

　　?环境温度：-20~40℃

　　?相对湿度：不大于80%(20±5℃)(室内型)

　　?IP63(室外型)

　　?IP65(防爆型)

　　?周围不含有腐蚀性、易燃易爆物质

　　3、规格型号：见表

　　型号规格额定功率(W)额定电流(A)重量(Kg)

　　MVC-300NP≤30001≤I<56

　　MVC-300W9

　　4、控制面板按键功能及LED显示：

　　(1)开度指示：三位LED数码管显示(0~100%)

　　(2)按键：本地/远程(本地控制/远程控制)

　　开阀(开启阀门)

　　关阀(关闭阀门)

　　停止(停止阀门动作)

　　(3)指示灯：远程：灯亮表示远程控制

　　阀开：阀门开到位显示，阀开过程中闪烁

　　阀关：阀门关到位显示，阀关过程中闪烁

　　过电流：灯亮表示电机过电流，伴有蜂鸣器鸣叫

　　过力矩：灯亮表示过力矩故障，伴有蜂鸣器鸣叫

蒸汽消声加热器的安装要求" alt="蒸汽消声加热器的安装要求" width="735" height="39" border="0" hspace="0" vspace="0" style="white-space: normal; width: 735px; height: 39px;"/>

　　注意：安装人员必须持有电工安全操作证，持有关规范安装，机箱内部有高压，非专业人员请勿带电拆卸机箱。

　　(1)电动装置机械部分已经调试完毕且能正常工作。

　　(2)按所附电原理图将控制器端子和电动装置的端子进行 电气连接。如(3)果用户的电动装置不带现场控制按钮8#、9#不接即可，不会影响控制器的其他功能。

　　(4)把三相电源分别接到A、B、C、N端子上。

　　(5)确认接线无误后，用手轮将电动阀门开启至约50%开度。接通电源，确认控制器设置在“本地”状态。

　　(6)控制器具有电源相序自动识别校正功能。控制器初次 ，通电时按动“开阀”按键，一种可能是按正确方向运行，阀开指示灯闪亮，电动装置开向运行直至全开位置停止，阀开指示灯亮。开度显示自动设定为100%。按动“关阀”按键电动装置关向运行，阀关指示灯闪亮，电动装置关向运行直至全关位置停止，阀关指示灯常亮，开度显示自动设定为0%，完成调试。另一种可能是按错误方向运行，阀开指示灯闪亮，电动装置关向运行直至阀门全开，开度显示自动设定为0%。

　　(7)此时阀门控制器即刻执行开阀操作至阀门全开，阀开指示灯亮，开度显示100%。即完成控制器的自动相序调整。

　　(8)电动装置在开向或关向运行中，按动停止键电动装置将停止运行。此键同时具有为消音功能。

　　(8)“本地/远程”按键为“本地、远程”状态转换。控制器端子8#、9#、(9)#输入控制信号，控制电动装置的开启和关闭(点动)，同时也可作为计算机、PLC控制之用(必须是无源节点)。

　　6、每台控制器应配合一空气开关。
